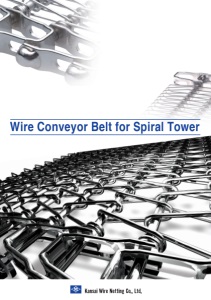

Wire Conveyor Belt for Spiral Tower
だから汚れ・異物が発生しない！ ご使用中にドラムプロテクターを 傷めない様、自動機によりエッジを 均一でなめらかに仕上げています ②なめらかなエッジ 溶接部の酸洗処理及びベルト全体 の脱脂処理を標準としており、食品 を直接載せても汚れがつきません ③クリーンな仕上げ 溶接の溶け込みと盛り量を自動機 により一定にし、また酸化・鋭敏化 を防ぐ処置をしており、早期の破損 を防ぎます ①均一な溶接 当社はスパイラル用コンベヤーベルトを １９７３年より製造しています。 ⑥豊富な経験と実績 ⑦万全の品質管理 ISO認証工場として万全の品質管理のもと、安心 してご使用いただけるベルトを製造しています JQA-QM4482 関西金網株式会社 大阪工場 当社が自信を持ってお勧めする7つのポイント 当社独自の耐磨耗性を高めたロッドを使用し、 また磨耗しにくい駒の形状を採用する事により、 ベルトの伸びが大幅に低減します ⑤耐磨耗性を高めたロッドと駒 小スペースにも対応する様、当社製ベルトの ほとんどがベルト幅に対して曲率半径2.0倍で 使用可能です ④小半径対応のベルト Welding in Uniform Quality! Smooth Edge! Hygienic Clean Finishing! That is why No Dirt and No Contamination! Here are 7 features of our belt we can recommend Uniform Welding Smaller Radius Higher Abrasion Resistance of Rod and Link Extensive Knowledge and Experience Strict Quality Control Smooth Edge Hygienic Clean Finishing Automatic welding for constant weld penetration and overlay as well as treatment to avoid oxidization/sensitization is applied. Breakage in short period can be prevented. Most of our belt can be used at smaller radius of cage; Inside Radius = Belt Width x 2.0. With our original rod and link, belt elongation due to friction between these parts can be reduced very much. Our company have manufactured spiral tower belt since1973. Our factory with qualification of ISO 9001is producing belt under reliable quality control . Belt edges are automatically finished to have constant smooth surface. No damage on cage bar with contact of belt at all. Pickling on all welded parts and degreasing whole belt are our standard procedures. Food directly put on belt will get no dirt.
■標準仕様 Standard specification ■特殊仕様 Special specification スパイラル用コンベヤーベルトシリーズ タイプ SR Type SR タイプ RR Type RR タイプ 内Ｈ１５外Ｈ２０駒付 inside LINKH15,outside LINKH20 Wire Conveyor Belt Series for Spiral Tower スパイラルピッチ：5～15ｍｍ スパイラル径：φ1.2、φ1.4、φ1.6（Hardy-1） ロッドピッチ：19.05、27.4ｍｍ ロッド径：φ5 製作可能幅：300～1,200mm タイプ ＬＦ2 Type LF2 Spiral Pitch Spiral Wire Dia. Rod Pitch Rod Dia. Belt Width Range ※ポイント 板厚2.6の駒材料を使用して強度UP ロッドピッチ：27.4ｍｍ ロッド径：φ5 製作可能幅：300～1,200mm ＊LRタイプも製作可能です タイプ ＬＦ2-HT Type LF2-HT ※HT type is stronger with 2.6mm thick links. Rod Pitch Rod Dia. Belt Width Range ＊HT type is also available for LR ロッドピッチ：19.05、27.4ｍｍ ロッド径：φ5 製作可能幅：300～1,200mm タイプ ＬR Type LR Rod Pitch Rod Dia. Belt Width Range Rod Pitch Rod Pitch Rod Dia. Belt Width Range ※Please see Link Specification Table for details ロッドピッチ：27.4mm H40フランジ付 H20フランジ付 ロッドピッチ：19.05mm H20フランジ付 ロッド径：φ5 製作可能幅：300～1,200mm ※詳細は駒一覧表を参照 タイプ ＬＦ2-フランジ付 LF-2 with side guard edge w/H40 side guard w/H20 side guard w/H20 side guard 上記特殊仕様の詳細については、別途お問い合わせ下さい。 Please ask KWN for details of Special specification
H20フランジ付 駒 名 ロッドピッチ 駒板厚 駒高さ フランジ高さ 新1号スタンダード 新1号Ｈ20フランジ付 3号スタンダード 3号ＨＴ 3号Ｈ40フランジ付 3号Ｈ20フランジ付 3号15Ｈ New No.1 Standard New No.1 w/H20 Side Guard No.3 Standard No.3 HT No.3 w/H40 Side Guard No.3 w/H20 Side Guard No.3 15H 19.05 19.05 27.4 27.4 27.4 27.4 27.4 2.0 2.0 2.0 2.6 2.0 2.0 2.0 12 12 12 12 12 12 15 最小曲率半径【倍率】 2.2 2.2 2.0 2.0 2.0 2.0 2.0̶ 20̶̶ 20 20̶ ■スパイラル用コンベヤーベルト駒一覧表（単位：mm） ［最小曲率半径倍率］= ドラム半径：Ｒ ベルト外幅：Ｗ ■丈夫なベルト ーHardy-1ー ※Hardy-1は、SUS304の硬質線で硬度が 100％以上UPしています。 20 0 40 60 80 100 100 51.9 通常品 ある一定の荷重時の通常品の伸びを100としたときのグラフです。 同荷重時の伸びの比率 Hardy-1 ドラム半径：R ベルト外幅：W スタンダード グラフのとおり、Hardy-1は通常品 より伸びません。 また、硬度が100％以上UPしているた め、耐磨耗性にも優れ、寿命も長くなっ ています。ベルトをHardy-1にする ことにより、確実な駆動とロングライフ を実現します。 H40フランジ付 LF2－12－27.4－5.0－1.4 ①スパイラルピッチ ②ロッドピッチ ③ロッド径 ④スパイラル径 LR－27.4－5.0 ②ロッドピッチ ③ロッド径 ③ ② ① ④ ベルト仕様の表わし方 （単位：mm） Standard Link Link w/H40 Side Guard Link w/H20 Side Guard HT H15 H22.5 全立駒 HT Link Link w/H15 Link w/H22.5 Type Rod Pitch Min. Turn Ratio = Cage Radius Belt Width Cage Radius Belt Overall Width Thickness Link Height Guard Edge Height Min. Turn Ratio Link Specification Table for Spiral Tower Wire Conveyor Belt ( unit : mm ) Comparison of elongation under same load This shows elongation of normal wire at certain load as 100. Hardy-1 has less elongation as shown in the figure at right. In addition, belt life is longer because of more than 100% increase in hardness and higher abrasion resistance.Hardy-1 ensures stable belt running and long belt life. Durable Belt - Hardy-1 Spiral Wire - Belt Designation ②Rod Pitch ①Spiral Pitch ②Rod Pitch ③Rod Dia. ③Rod Dia. ④Spiral Wire Dia. ※Hardy-1 is SUS 304 hard wire with 100% increase in hardness. Normal Hardy-1
Omni-Grid Omni-Grid 3/4Inch Pitch Cam-Grid Cam-Grid QC-5型 QC-3型 ベルト仕様 LF2-6.5-19.05-5.0-1.4 LF2-8.5-19.05-5.0-1.4 LF2-6.5-27.4-5.0-1.4 LF2-8.5-27.4-5.0-1.4 ベルト幅 ［ｍｍ］ 300 500 600 800 900 300 500 600 800 900 300 500 600 800 900 300 500 600 800 900 重量 ［ｋｇ/m］ 5.14 8.02 9.44 12.3 13.7 4.78 7.35 8.65 11.3 12.6 3.95 6.17 7.30 9.48 10.6 3.68 5.62 6.61 8.58 9.54 LF2-10-27.4-5.0-1.4 LF2-12-27.4-5.0-1.4 LＲ-19.05-5.0 LＲ-27.4-5.0 ベルト幅 ［ｍｍ］ 300 500 600 800 900 300 500 600 800 900 300 500 600 800 900 300 500 600 800 900 重量 ［ｋｇ/m］ 3.54 5.38 6.30 8.14 9.06 3.40 5.10 5.99 7.69 8.58 3.53 5.16 5.98 7.62 8.44 2.63 3.77 4.34 5.48 6.05 ■スパイラル用コンベヤーベルト 重量表 材質はSUS304です。 お客様のご要望の歯数で製作いたします。 Belt Weight ■スパイラル用コンベヤーベルト互換表（フランジ無しの場合） 注）○：互換性有り、△：確認事項に従うこと ※フランジ付・特殊仕様・部分交換等の場合は別途ご相談下さい。 ※スプロケットは当社製にお取替え下さい。 ※当社製の駒高さの標準が12mmですので、ベルト走行路中での 干渉のご確認をして下さい。 ※ ○ Compatible, △ Subject to consultation ※Please consult wit Kansai for belt with side guard edge, special specification and partial replacement ※Replacement of sprocket with Kansai sprocket is necessary. ※Most of KWN link height is 12mm. Please make sure there is no interference through belt path with 12mm high links. 注）その他の仕様についてはお問い合わせ下さい。 ※Please ask Kansai for other speciation. Ashworth Bors., Inc. Ashworth Bors., Inc. Cambridge Inc. Cambridge Inc. ○ ○ △ ○ ○ ○ ドラム径を確認。 曲率半径倍率が2.2倍対応であれば○、 1.7倍対応の場合は別途ご相談下さい。 2.2 2.2 2.2/1.7 2.2 2.0 2.0 最小曲率半径 ［倍率］ 27.4 19.05 27.4 19.05 27.3 19.05 ロッドピッチ ［mm］ 11.1 11.1 11.1 11.1 15 11 駒高さ ［mm］ Fuji Tetsumo CO.,LTD. Compatibility with other brand belt ( without side guard edge ) ベルト名 Type メーカー名 Maker Min. Turn Rod Pitch Link Height 互換性 Compatibility 備 考 Note Ratio Cage diameter should be checked. No problem with 2.2 turn ratio. In case turn ration is 1.7, please consult with us. Specification ベルト仕様 Specification Belt Width Belt Width Weight Weight （株）フジテツモー Fuji Tetsumo CO.,LTD. （株）フジテツモー スプロケットSprocket Material type is SUS304 Sprocket is made with number of teeth according to request スパイラル用コンベ ヤーベルト 表 ㈬／４
本社・大阪支店 東京支店 名古屋支店 福岡支店 大阪工場 坂東工場 尼崎工場 大阪商品センター 〒556-0023 〒101-0032 〒460-0022 〒812-0016 〒666-0011 〒306-0658 〒660-0095 〒556-0023 大阪市浪速区稲荷2丁目7番8号 東京都千代田区岩本町2丁目19番8号 名古屋市中区金山1丁目9番17号 福岡市博多区博多駅南6丁目6番26号八尋ビル4号室 兵庫県川西市出在家町14番11号 茨城県坂東市緑の里6番地 兵庫県尼崎市大浜町2丁目38 大阪市浪速区稲荷2丁目7番8号 TEL.06-6562-1281 FAX.06-6561-2103 TEL.03-3863-0101 FAX.03-3863-0102 TEL.052-323-1110 FAX.052-323-1220 TEL.092-481-7080 FAX.092-481-7082 TEL.072-759-1015 FAX.072-759-7773 TEL.0297-38-8010 FAX.0297-38-8011 TEL.06-6430-7612 FAX.06-6430-2890 TEL.06-6561-2101 FAX.06-6561-2102 事業所所在地Offices and factories Wire Conveyor Belt for Spiral Tower Kansai Wire Netting Co.,Ltd. Head office: Tokyo branch: Nagoya branch: Fukuoka branch: Osaka plant: Bando factory: Amagasaki plant: Osaka distribution center: 関係会社 Related company KANSAI USA CORPORATION SIAM WIRE NETTING CO.,LTD INTERNATIONAL MESH PRODUCTS PTE LTD KANSAI WIRE NETTING TECHNOLOGY（KUNSHAN）CO.,LTD TMA CORPORATION PTY LTD 18134 Brookes Bend, Houston,Texas 77094 USA Tel/FAX：+1-281-647-6855 Northem Region Industrial Estate89/2/Moo 4, Highway No. 11 Tambol Banklang, Amphur Muang,Lamphun 51000 Thailand TEL.+66-53-581516～8 FAX.+66-53-581519 371 Beach Road ♯19-11 Keypoint, Singapore 199597 TEL.+65-6435-2425 FAX.+65-6536-2678 No.268 Jinsong Road ,Wusongjiang Industrial Park Kunshan,Jiangsu Province.PRC TEL.+86-512-5759-7575 FAX.+86-512-5759-7117 48 Century Road Malaga,Western Australia 6090 Australia TEL.+61-8-9249-3868 FAX.+61-8-9249-1021 7-8, 2-chome, Inari, Naniwa-ku, Osaka 19-8, 2-chome, Iwamoto-cho, Chiyoda-ku, Tokyo 9-17 , 1-chome, Kanayama, Naka-ku, Nagoya 6-26, 6-chome, Hakataekiminami, Hakataku, Fukuoka 14-11, Dezaike-cho, Kawanishi Hyogo 6, Midorinosato, Bando-shi, Ibaraki 2-38, Ohhama-cho, Amagasaki City, Hyogo 7-8, 2-chome, Inari, Naniwa-ku, Osaka CATALOG No.1806-20 PRINTING 1000-GA
