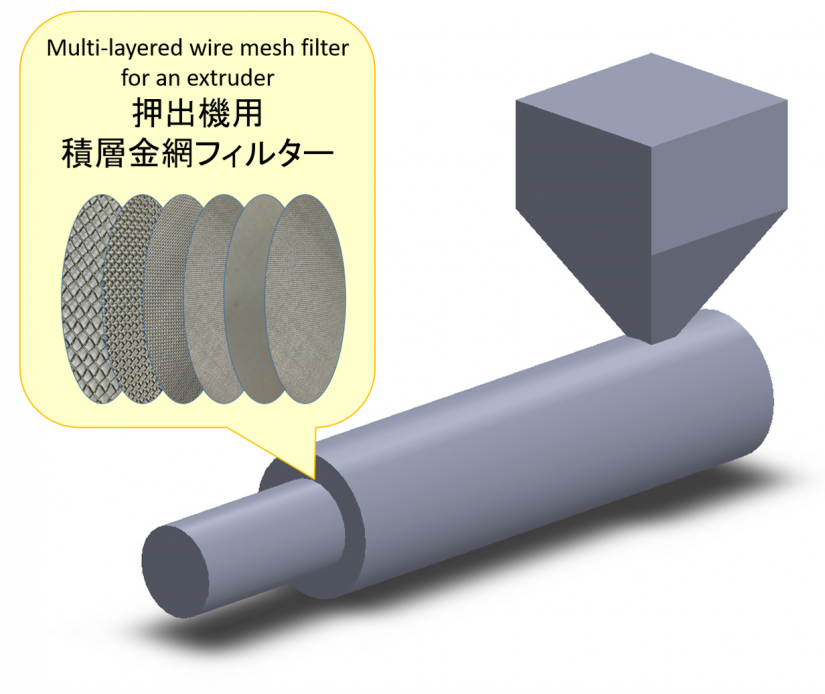

金網構成の変更による長寿命化

押し出し機用積層金網フィルターの金網構成を当社にて再検討したところ、耐圧強度を高めることで、長寿命化することができた。

お客様の課題

押し出し機用フィルターがすぐに変形してしまい、交換寿命が短い

溶融樹脂の押し出し機に他社製の積層金網フィルターを使っているが、すぐに金網が変形してしまい、交換寿命が短くて困っていた。
金網の構成を変えることで、寿命を延ばすことはできるか相談を頂いた。

当社からの提案

積層金網の耐圧強度、圧力損失を計算し、使用条件に適した金網を選定

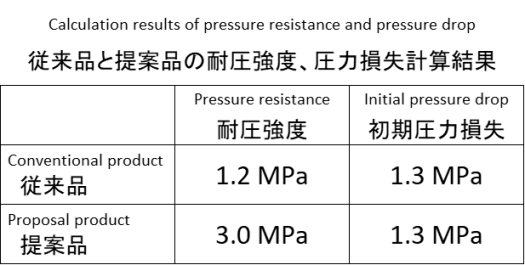

まずはお客様からのフィルター使用条件から、他社製従来品の耐圧強度、初期圧力損失（圧損）を計算した結果、耐圧強度が圧損よりも低い（耐圧強度以上の力が金網に掛かっている）ということがわかった。
そこで、耐圧強度が圧損よりも十分に大きくなるような金網構成を検討し、新しい構成の積層金網フィルターを提案した。

導入後の効果

積層金網フィルターの寿命がアップ

他社製従来品から当社提案品に切り替えて頂くことで、積層金網フィルターの寿命を延ばすことができた。

ただし、今回の設計では下記も幸いした。
・耐圧強度アップのため、積層金網の総厚みが従来品より大きくなったが、取付可能厚みに余裕があるフィルター装置であったこと。
・耐圧強度をアップさせると、たいていは初期圧力損失も高くなるが、今回は従来品同等にできたこと。
