チェーン付きメッシュベルトの仕様変更(F2→R2)による製品転倒対策

チェーン付きメッシュベルトの網目を従来品より小さい仕様に変更することで、搬送時の転倒を防ぐことが出来た。

お客様の課題

お客様は半円状の製品(自動車製品)を搬送されていた。

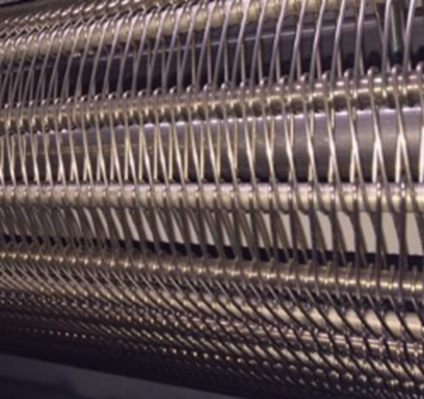

半円状製品の１ヶあたりの巾部分が現状のベルトピッチではラセン１本の支持となるため、搬送の際に転倒の要因となっていた。

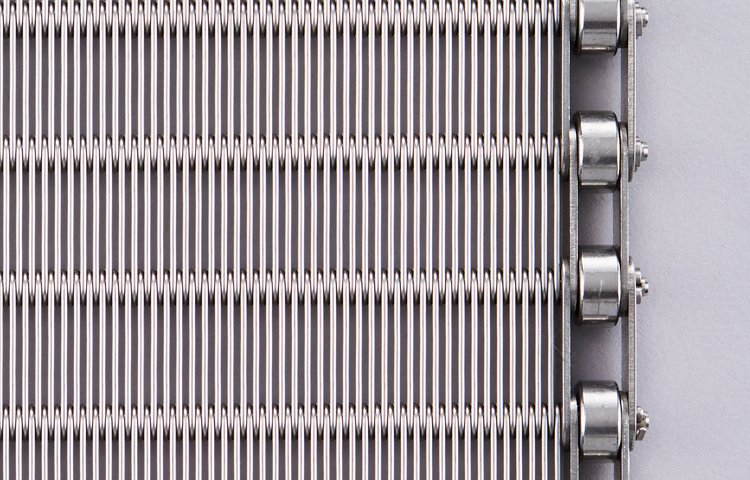

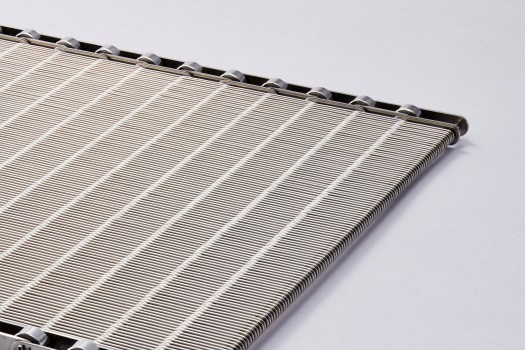

製品の幅：約10mmに対して、従来のF2ベルトのラセンピッチ：7.2mmで1点支持だったところ、ラセンピッチ：4mmのR2にすることで2点支持に変更。
ラセン１本での支持から、2本支持にすることで転倒対策を行った。

ベルトの仕様変更を行うことで、製品の転倒は殆どなくなった。
その為、搬送出口側に立っていた人員を配置する必要がなくなり省人化に繋がった。
