プラネット・プラフロンの設計

• 設計の流れ
• ベルト特性の比較例
• 推奨ロール径（目安）

設計の流れ

関西金網では、お客様のご使用条件にもとづいて、最適なプラネット・プラフロンを提案します。

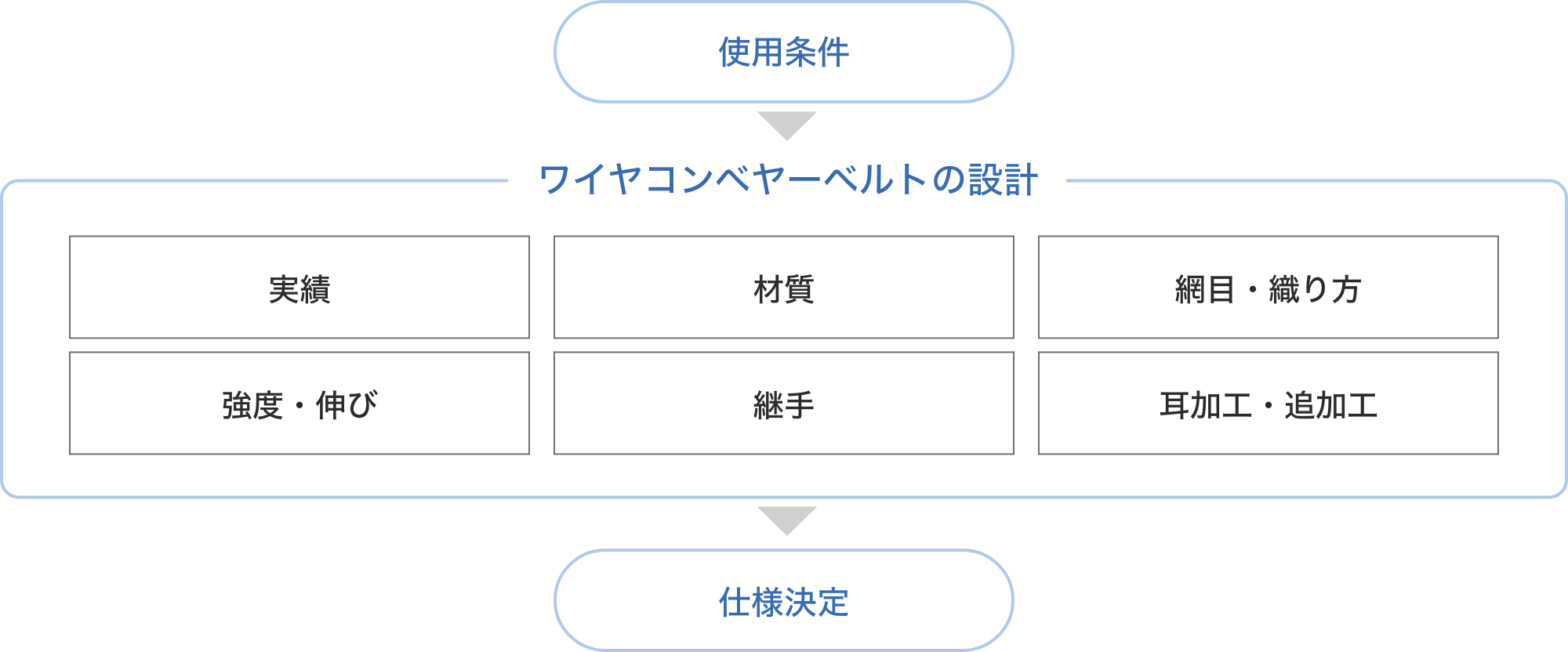

設計フロー

使用条件	プラネット・プラフロンを導入する、あるいはすでに使用されているプロセスでの搬送物条件や運転条件、コンベヤー装置レイアウト（幅・長さなどのサイズも含む）等を確認します。
実績	すでにプラネット・プラフロンを利用されている場合や、当社の実績に使用条件とマッチするものがあれば、それらを参考にします。
材質	温度や腐食環境、用途等を考慮して材質を選びます。 プラスチックは金属以上に使用環境によって性能が左右されるので、材質の選定は非常に重要です。
網目・織り方	網目や織り方は走行安定性や使用張力、耐摩耗性、継手方法に関わる重要なファクターです。使用目的に適した網目・織り方の選定が可能です。
強度・伸び	ベルトの強度・伸びを計算し、使用条件に適しているか確認します。ベルトが伸びたとき、コンベヤー装置のテークアップでテンションを十分維持できるよう製作寸法にも注意します。
継手	ベルトをエンドレスした状態でコンベヤー装置に取り付けができる場合は、織継を行います。取り付けができない場合は、レーシングによる継手となります。 プラネット・プラフロンの継手・耳加工・追加工へ
耳加工・追加工	使用条件やコンベヤー装置に応じた耳加工（ネット端部のコテ止めや端部を保護・補強する耳樹脂加工など）・追加工を検討します。 プラネット・プラフロンの継手・耳加工・追加工へ
仕様決定	上記設計を経て、お客様の要求を満たすプラネット・プラフロン仕様を決定します。

ベルト特性の比較例※1

• 1 使用条件や仕様によって評価は変わりますので、あくまで目安として参照ください。
• 2 重量物を搬送できる方を高い評価としています。一方で比較的軽いものを搬送する場合は、樹脂製であるプラネット・プラフロン自体も軽量なため、省エネルギー化を図れることがあります。
• 3 耐熱性、耐薬品性については、カタログも参照ください。
  プラネット・プラフロンの最高使用温度、耐薬品性

推奨ロール径（目安）

プラネット・プラフロンが安定して走行するには、適切なロール径が必要です。以下は、目安となるロール径です（ベルトを載せて支持するサポートローラーは除く）。

※上記数値はご使用の環境によって適合しない恐れもありますので、あくまで参考としてください。
