コンベヤーベルトの端面処理（エッジ処理）
×
端面処理とは
コンベヤーベルトの端部は端面処理が必要です。用途に応じて端面処理を変えることができます。
どんな端面処理ができるの？
×
基本の端面処理
スパイラルからロッドが抜け出さないようにするため、ロッドを溶接／曲げにより固定します。

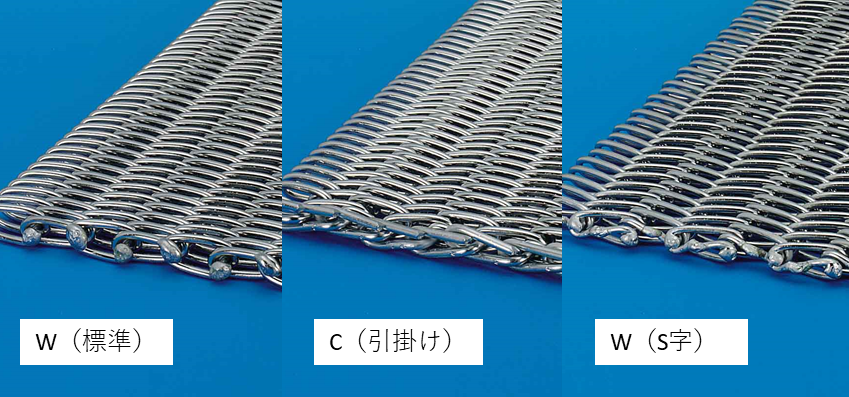

Ｗ（標準）：スパイラルとロッドを溶接したもので、標準仕様になります。
Ｃ（引掛け）：ロッドとスパイラルを曲げて引っかけたものになります。
Ｗ（S字）：A2W・K2Wタイプのベルトではスパイラル同士もS字に溶接する場合があります。
×
ネットフランジ
ベルトの端部を折り曲げて立ち上げ、製品が横にこぼれにくくすることができます。
ネットフランジできないタイプもあります。詳細はお問い合わせください。

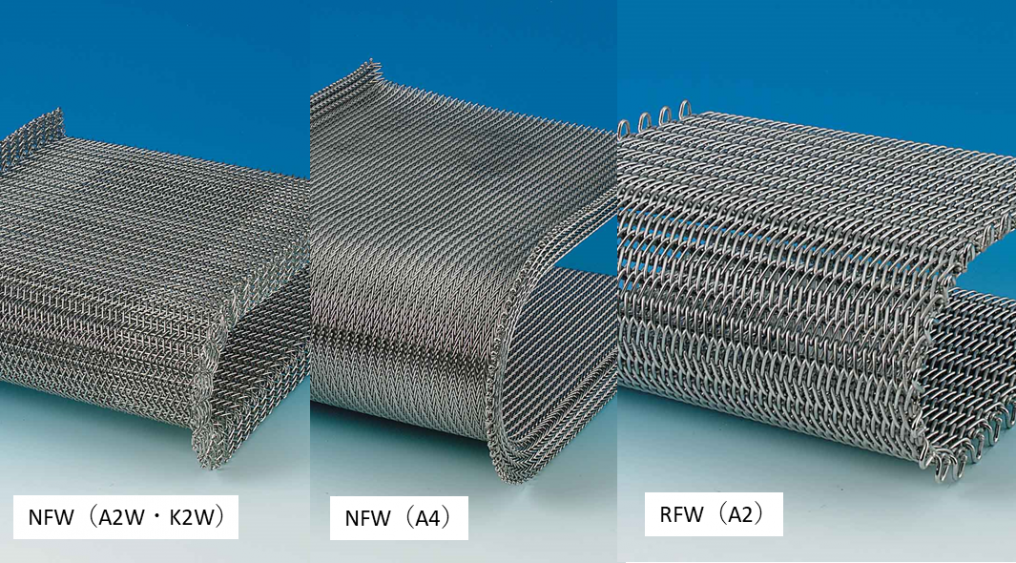

ＮＦＷ（K2、A2、K2W、A2W）：端部にＵ字串を挿入します。
ＮＦＷ（A4）：溶接を1つおきにして屈曲するようにします。
ＲＦＷ：Ｕ字に曲げたロッドを溶接するタイプです。
×
チェーン付

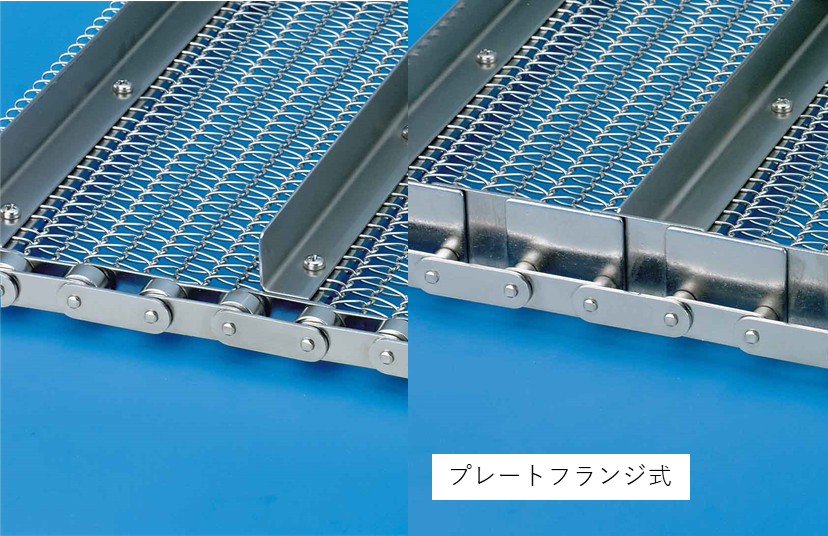

通常の端面処理、またはネットフランジさせたベルトにチェーンを付けます。スプロケット駆動となり、斜行しません。
プレートフランジ式：高さのあるチェーンプレートを組み込んで、製品が横にこぼれにくくします。
