ワイヤコンベヤーベルトの設計

設計の流れ
ベルトタイプの選定フロー(一例)
追加加工/部品例
評価試験

設計の流れ

関西金網では、お客様のご使用条件にもとづいて、最適なワイヤコンベヤーベルトを提案します。

設計フロー

使用条件	ワイヤコンベヤーベルトを導入する、あるいは使用されているプロセスの搬送物条件や運転条件、コンベヤー装置レイアウト（幅、長さなどのサイズも含む）等を確認します。
実績	対象ラインでのお客様の使用実績や、当社の豊富な実績に使用条件とマッチするものがあれば、それらを参考にします。
材質	温度や腐食環境等を考慮して材質を選びます（ステンレス製や鉄製など）。
ベルトタイプ	強度や走行性、製作のしやすさ、表面特性等、さまざまな条件からベースとなるベルトの種類を選ぶことが可能です。各ベルトタイプの詳細は製品情報をご覧ください。選定フロー（一例）へ
線径・ピッチ	使用条件やベルトタイプ、強度面を考慮してベルトの線径・ピッチを決めます。
追加加工/部品	必要な追加加工、追加部品を検討します。追加加工/部品例へ
ベルト強度	選定したベルトが使用条件に対して十分な強度を有しているかどうか、張力計算やたわみ計算等により確認します。
仕様決定	上記設計を経て、お客様の要求を満たすワイヤコンベヤーベルト仕様を決定します。

ベルトタイプの選定フロー
（一例※1）

※1 この選定フローは一例になります。ご使用の環境によって適合しない恐れもあります。
※2 チェーン付に使用されるワイヤコンベヤーベルト種類の特長はフロー内の特性分けを参照してください（例：R2, F2ならフラット性）。

オーダーメイド対応承ります！

工業用金網は、お客様の用途や使用条件によって多種多様です。当社はお客様のニーズに合わせて各部署が連携し「オーダーメイド」で製品を製造しています。
ヒアリングから納入後のサポートまで、一貫体制でお客様の求める最適な製品を提供します。

詳しくはこちら

追加加工/部品例

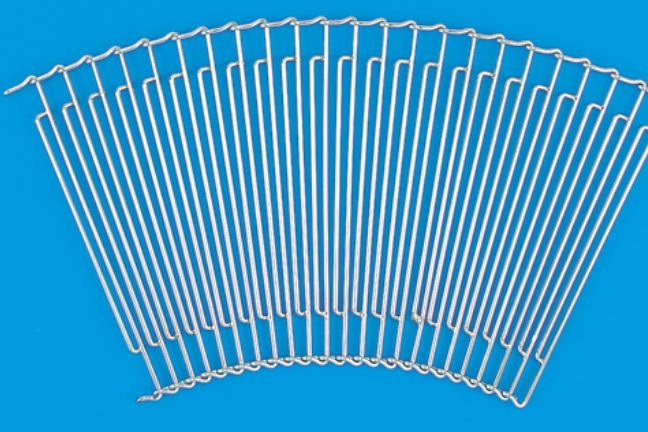

ネット（加工したワイヤを組み合わせてできるコンベヤーベルトのベース）に対する追加加工や追加部品として、次のようなものがあります。

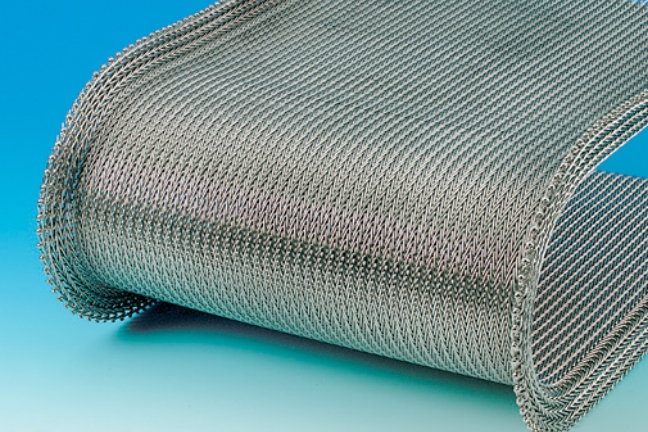

A2W+ネットフランジ
A4+ネットフランジ

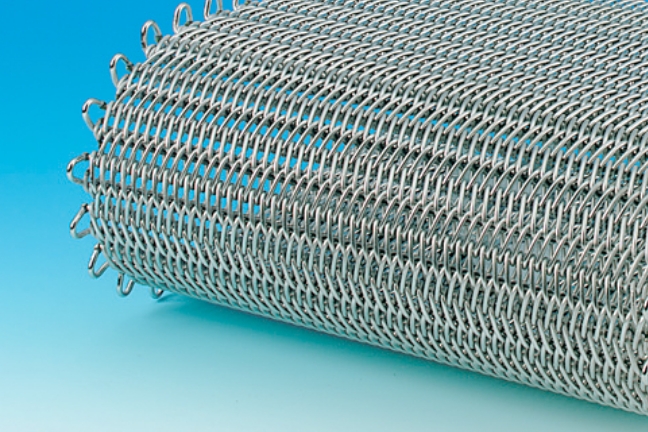

A2+ロッドフランジ

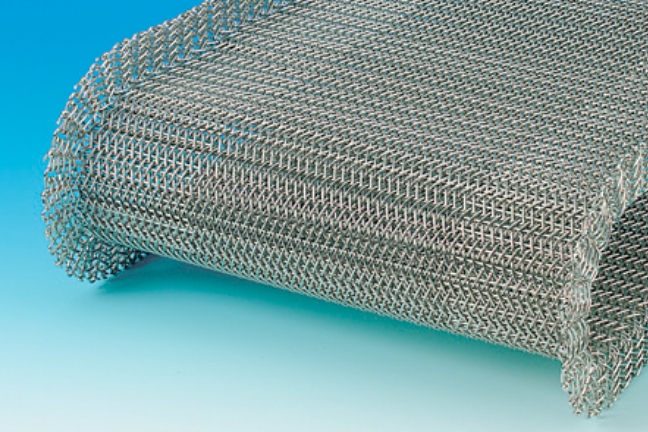

基本的にネットはフラットな状態で使用しますが、搬送物がネット端から脱落するのを防ぐため、写真のようにネット端部を立てることができます（ネットフランジと呼んでいます）。ネットフランジができるベルトタイプは限られますので、ご注意ください。

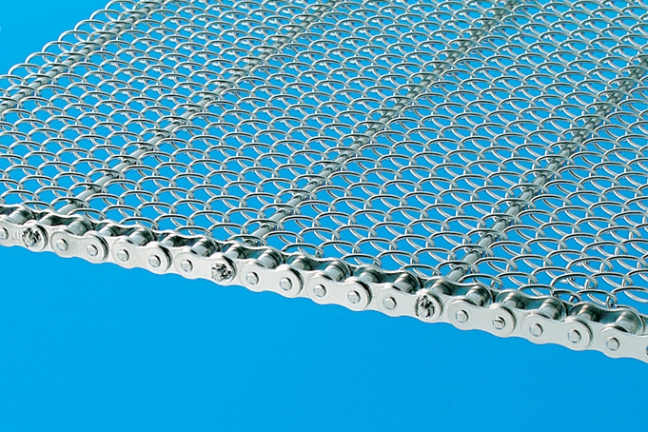

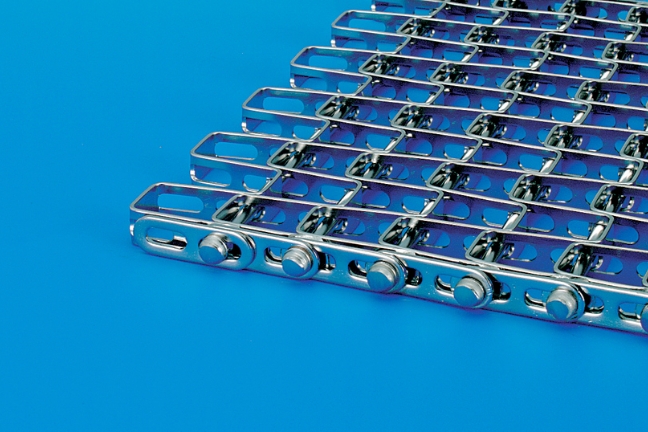

チェーン付コンベヤーベルト

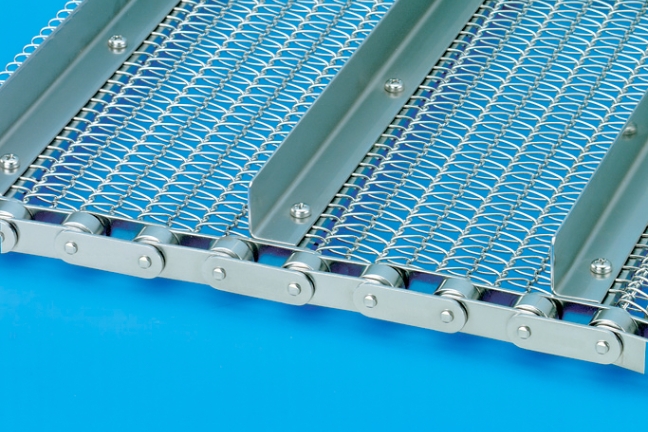

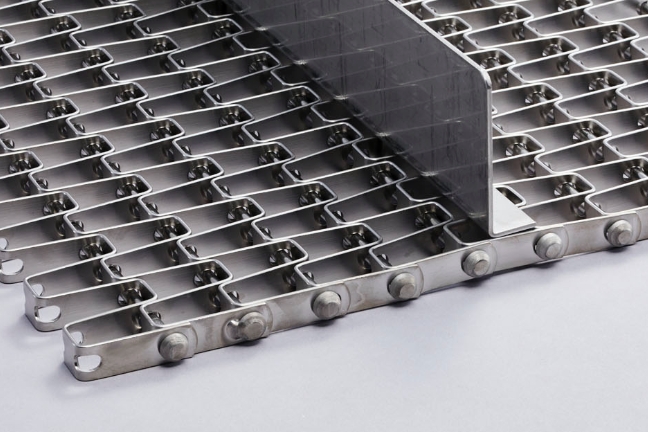

ストッパー付チェーン付
コンベヤーベルト

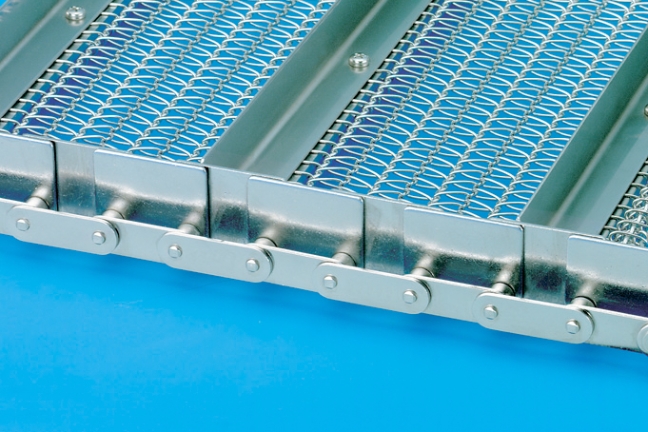

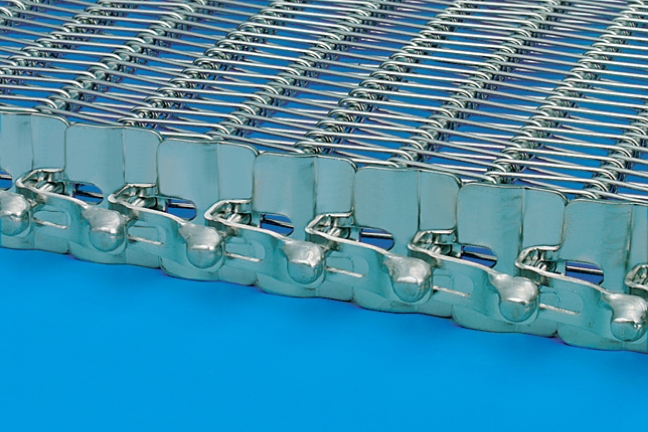

プレートフランジ、ストッパー付チェーン付コンベヤーベルト

ネットをスプロケット駆動させる方法の一つに、チェーンを取り付けるものがあります。チェーンにも様々な種類があり、チェーンの大小だけでなく、写真のようなチェーンプレートを高くしたフランジタイプのチェーンなどもあります。

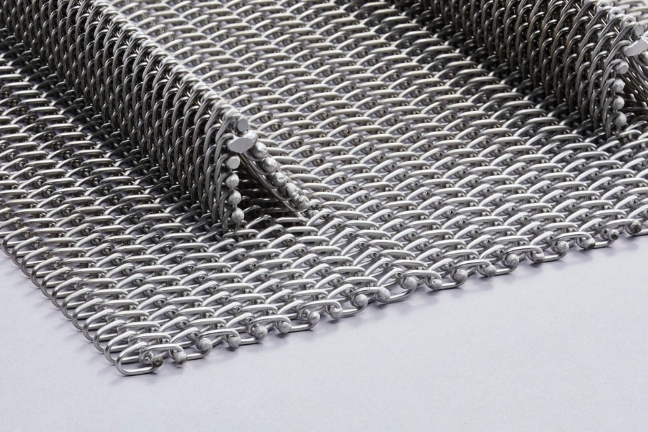

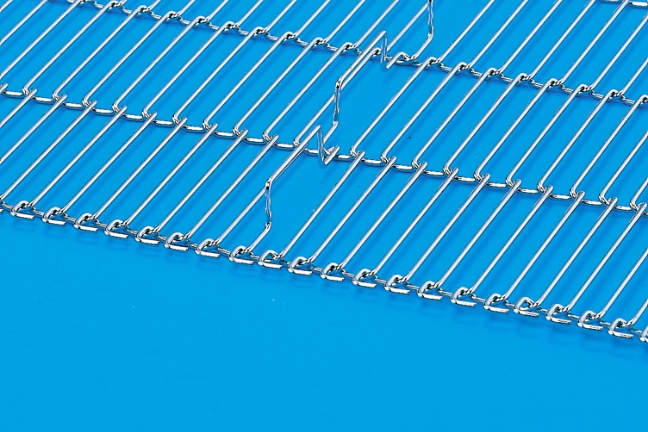

また、搬送物を仕切ったり、かき上げたりするためのストッパーを取り付けることもできます。
